Одноканальне програмоване електронне навантаження постійного струму серії ET54 використовує високопродуктивний чіп, забезпечуючи високу швидкість, чудову продуктивність з роздільною здатністю 1 мВ, 1 мА.
Може широко застосовуватись для перевірки зарядних пристроїв,
імпульсних та лінійних джерел живлення, випробування всіх видів батарей

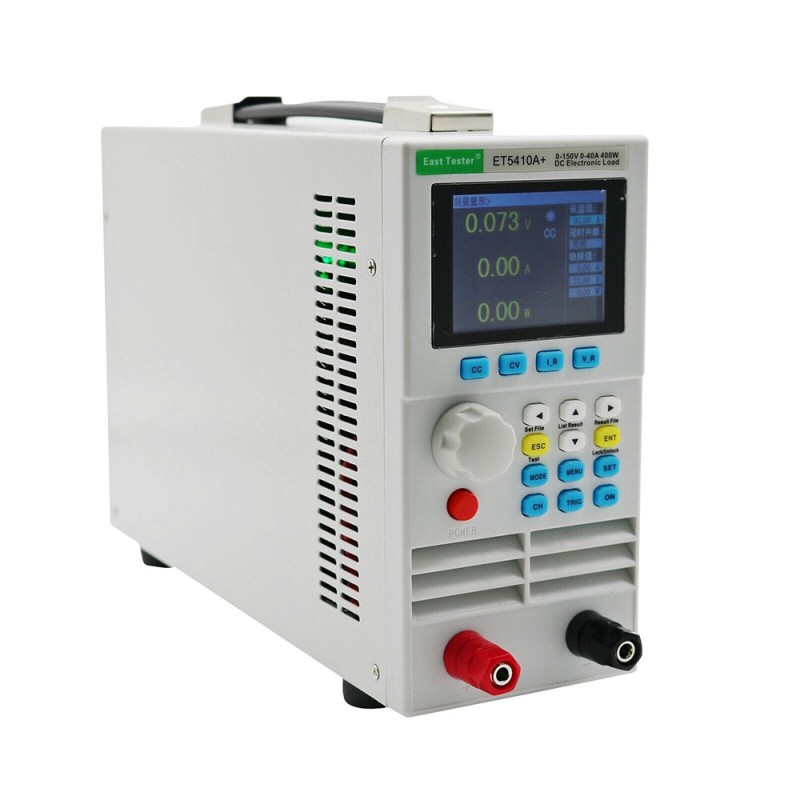

та інших галузей промисловості. Яскравий 2,8" TFT дисплей забезпечує простий та зручний процес роботи, з інтуїтивно зрозумілою системою відображення інтерфейсу.
Передбачені основні режими роботи – CC, CV, CR, CP, CC+CV, CR+CV. Максимальна потужність становить 400 Ватт, струм та напруга регулюється в діапазонах від 0 до 40 Ампер та 150 Вольт. Електронне навантаження має повний спектр захисту, а саме від: перенапруги (OVP), перевантаження струмом (OCP), перевантаження потужності (OPP), перегріву (OTP) і короткого замикання (SCP).
Прилад має функції професійного тестування акб і світлодіодних
драйверів, будь-яких джерел живлення, адаптерів живлення, мобільних
телефонів, зарядних пристроїв та ін.

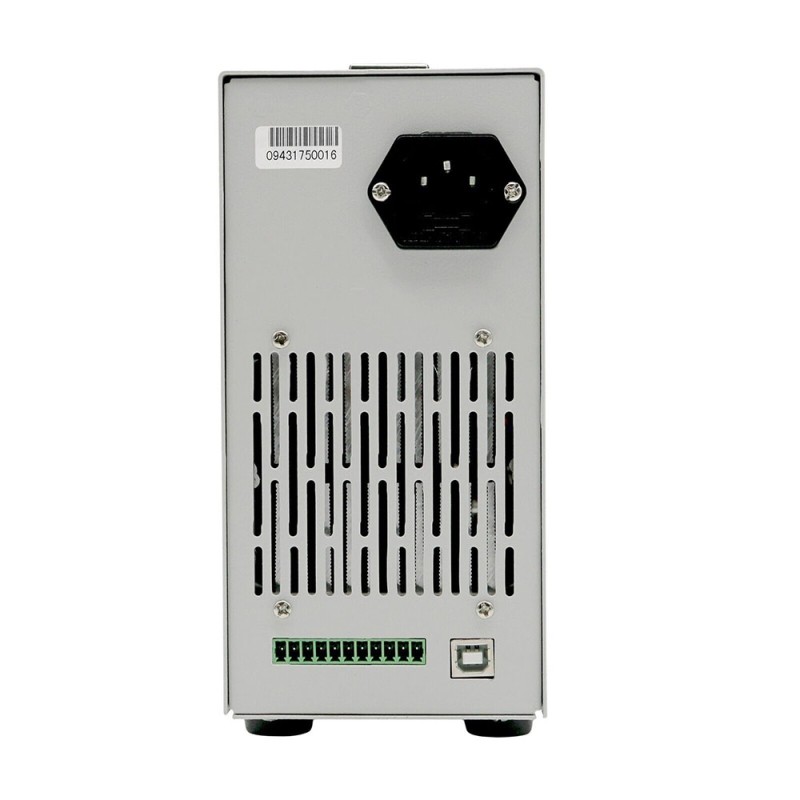

Основна відмінність від минулої моделі полягає в додаткових кнопках для швидкого вибору режиму вимірювання, з'явилася функція вимірювання внутрішнього опору акумуляторів, роз'єм USB - type B для зв'язку з комп'ютером.
| Характеристики електронного навантаження |
| Кількість каналів |
1 |
| Діапазон напруги |
0 - 150 В |
| Діапазон струму |
0 - 40 А |
| Потужність |
400 Вт |
| Споживана напруга |
AC 220 ± 10%, 45 - 65 Гц |
| Режими роботи |
CC (постійний струм), CV (постійна напруга), CR (постійний опір), CP (постійна потужність), CC + CV, CR + CV |
| Режим CV |
| Діапазон вимірів |
0,1 - 19,999 В
0,1 - 150,00 В
|
| Розширення |
1 мВ
10 мВ
|
| Точність |
± (0,05% + 0,02% повної шкали) |
| Режим CC |
| Діапазон вимірів |
0 – 3,000 А
0 – 40,00 А
|
| Розширення |
1 мА
10 мА
|
| Точність |
± (0,05% + 0,05% повної шкали) |
| Режим CR |
| Діапазон вимірів |
0,05 Ом - 1 кОм
1 кОм - 4,5 кОм
|
| Розширення |
10 мОм
100 мОм
|
| Точність |
± (0,1% + 0,8% повної шкали) |
Режим CP
|
| діапазон вимірів |
0 – 400 Вт |
| Розширення |
10 мВт |
| Точність |
± (0,1% + 0,1% повної шкали) |
| Захист |
| Перенапруги |
> 155 В |
| Перевантаження струмом |
> 42 А |
| Перевантаження за потужністю |
420 Вт |
| Перегріву |
85°C |
| Короткого замикання |
СС: 3 - 40 А
СV: 0 В
СR: 40 Ом
|
| Режим динамічного тестування (CC, CV) |
| Т1 та Т2 |
1 мс - 60 с, роздільна здатність 1 мкс |
| Точність |
0,1% + 5 мкс |
| Швидкість |
0,000 – 0,3 А/мкс (0 – 3,000 А)
0,000 – 1,5 А/мкс (3,000 – 40,00 А)
|
| Функція перевірки батареї (CC, CR) |
| Діапазон напруги |
0 - 120 В |
| Розрядна ємність |
9999 Ач |
| Розширення |
1 мА, 10мА, 10мОм, 100мОм
|
| Час тесту |
1 с - 16 год |
| Функція блокування клавіш |
є |
| Функція дистанційного керування |
є |
| Режим перевірки сканування |
є (перевірка безперервності вихідної потужності у певному діапазоні) |
| Режим списку |
є (симулювання різних змін завантаженого стану) |
| Тест на коротке замикання |
є (імітація короткого замикання навантаження) |
| Підтримка зовнішнього тригерного входу |
є |
| Вбудована зумерна сигналізація | є |

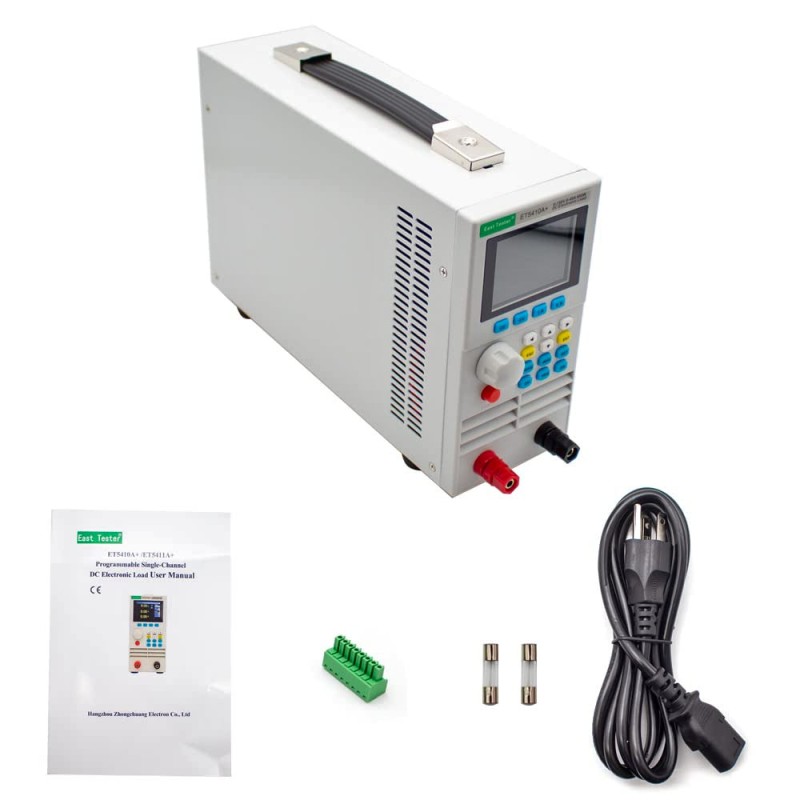

У комплекті: прилад ET5410A+, кабель живлення, інструкція англ. мовою
Електронне навантаження, East Tester, ET5410A+
