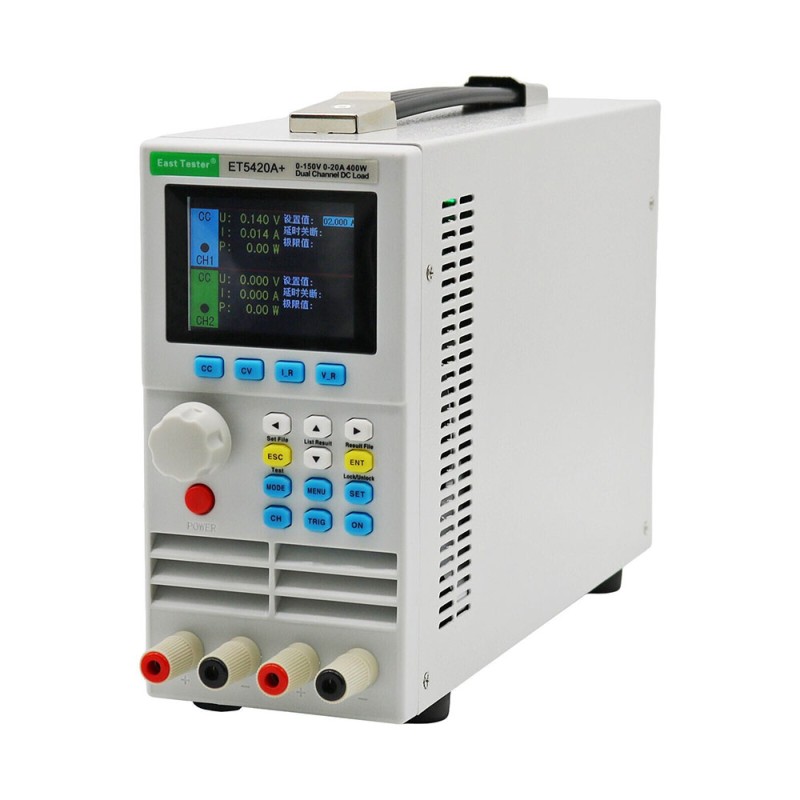

Двоканальне програмоване електронне навантаження постійного струму серії ET54 використовує високопродуктивний чіп, забезпечуючи високу швидкість, чудову продуктивність з роздільною здатністю 1 мВ, 1 мА.
Може широко застосовуватись для перевірки зарядних пристроїв,
імпульсних та лінійних джерел живлення, випробування всіх видів батарей

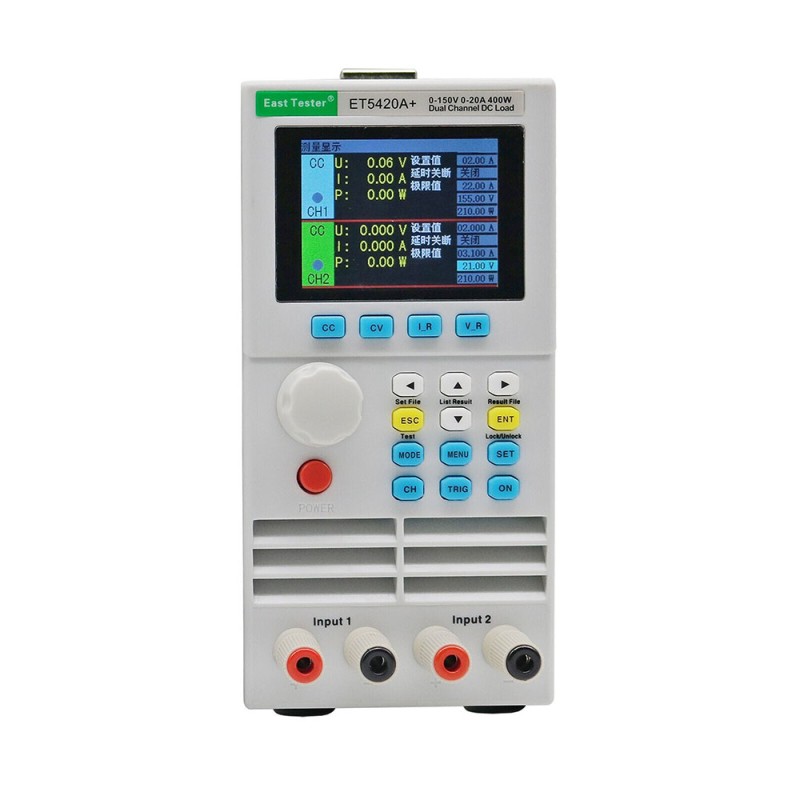

та інших галузей промисловості. Яскравий 2,8" TFT дисплей забезпечує простий та зручний процес роботи, з інтуїтивно зрозумілою системою відображення інтерфейсу.
Передбачені основні режими роботи – CC, CV, CR, CP, CC+CV, CR+CV. Максимальна потужність становить 400 Ватт, струм та напруга регулюється в діапазонах від 0 до 20 Ампер та 150 Вольт на кожному каналі. Електронне навантаження має повний спектр захисту, а саме від: перенапруги (OVP), перевантаження струмом (OCP), перевантаження потужності (OPP), перегріву (OTP) і короткого замикання (SCP).
Прилад має функції професійного тестування акб і світлодіодних
драйверів, будь-яких джерел живлення, адаптерів живлення, мобільних
телефонів, зарядних пристроїв та ін.
Основна
відмінність від минулої моделі полягає в додаткових кнопках для швидкого
вибору режиму вимірювання, з'явилася функція вимірювання внутрішнього

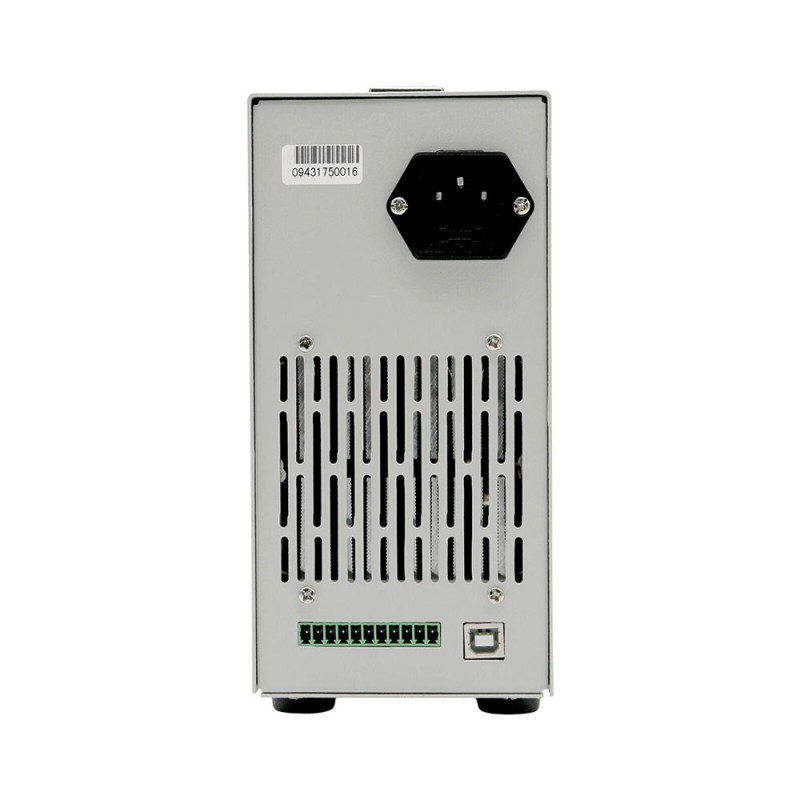

опору акумуляторів, роз'єм USB - type B для зв'язку з комп'ютером.
| Характеристики електронного навантаження |
| Кількість каналів |
2 |
| Діапазон напруги |
0 - 150 В |
| Діапазон струму |
0 – 40 А (20 А x 2) |
| Потужність |
0 – 400 Вт (200 Вт x 2) |
| Споживана напруга |
AC 240 ± 10%, 50/60 Гц |
| Режими роботи |
CC (постійний струм), CV (постійна напруга), CR (постійний опір), CP (постійна потужність), CC + CV, CR + CV |
| Режим CV |
| Діапазон вимірів |
0,1 - 19,999
0,1 - 150,00
|
Дозвіл
|
1 мВ
10 мВ
|
| Точність |
± (0,05% + 0,02% повної шкали) |
| Режим СС |
| Діапазон вимірів |
0 – 3,000 А
0 – 20,00 А
|
| Дозвіл |
1 мА
10 мА
|
| Точність |
± (0,05% + 0,05% повної шкали) |
Режим CR
|
| Діапазон вимірів |
0,05 Ом - 1 ком
1 ком - 4,5 ком
|
| Дозвіл |
10 мОм
100 мОм |
| Точність |
± (0,1% + 0,5% повної шкали) |
| Режим CP |
| Діапазон вимірів |
0 - 200 Вт |
| Дозвіл |
10 мВт |
| Точність |
± (0,1% + 0,5% повної шкали) |
| Захист |
| Перенапруги |
> 155 В |
| Перевантаження струмом |
> 22 А |
| Перевантаження за потужністю |
210 Вт |
| Перегріву |
85°C |
| Короткого замикання |
СС: 3 - 20 А
СV: 0 У
СR: 40 Ом
|
| Функція динамічного тестування (CC, CV) |
| Т1 та Т2 |
50 мс - 60 с |
| Функція перевірки батареї (CC, CR) |
| Розрядна ємність |
9999 Ач |
| Дозвіл |
1 мА, 10 мА, 10 мОм, 100 мОм |
| Функція дистанційного керування |
є |
| Режим перевірки сканування |
є (перевірка безперервності вихідної потужності у певному діапазоні) |
| Режим списку |
є (симулювання різних змін завантаженого стану) |
| Тест на коротке замикання |
є (імітація короткого замикання навантаження) |
| Підтримка зовнішнього тригерного входу |
є |
| Застосування |
тестування
світлодіодних драйверів, імпульсних джерел живлення, адаптерів
живлення, мобільних телефонів, зарядних пристроїв та всіх видів
акумуляторів |
| Загальні характеристики |
| Дисплей |
2,8 дюймовий TFT LCD |
| Інтерфейс |
USB, RS-232/485 |
| Робоча температура |
0 - 40 °C |
| Температура зберігання |
від -10 °C до 70 °C |
| Відносна вологість |
< 80% |
| Габарити |
300 х 190 х 90 мм |
| Вага |
4800 г |

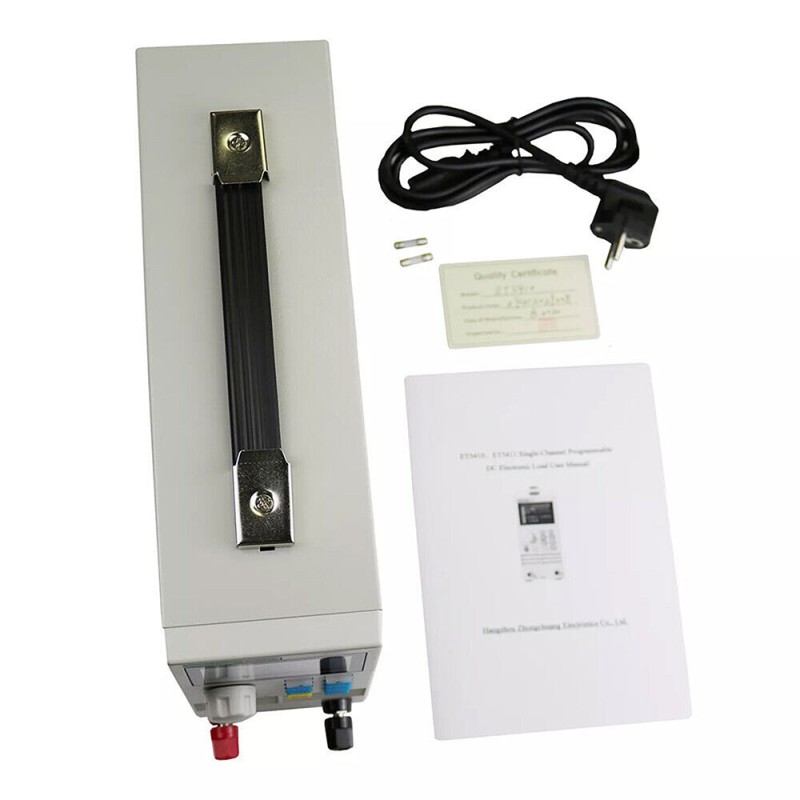

У комплекті: прилад ET5420A+, кабель живлення, інструкція англ. мовою
Електронне навантаження, East Tester, ET5420A+
