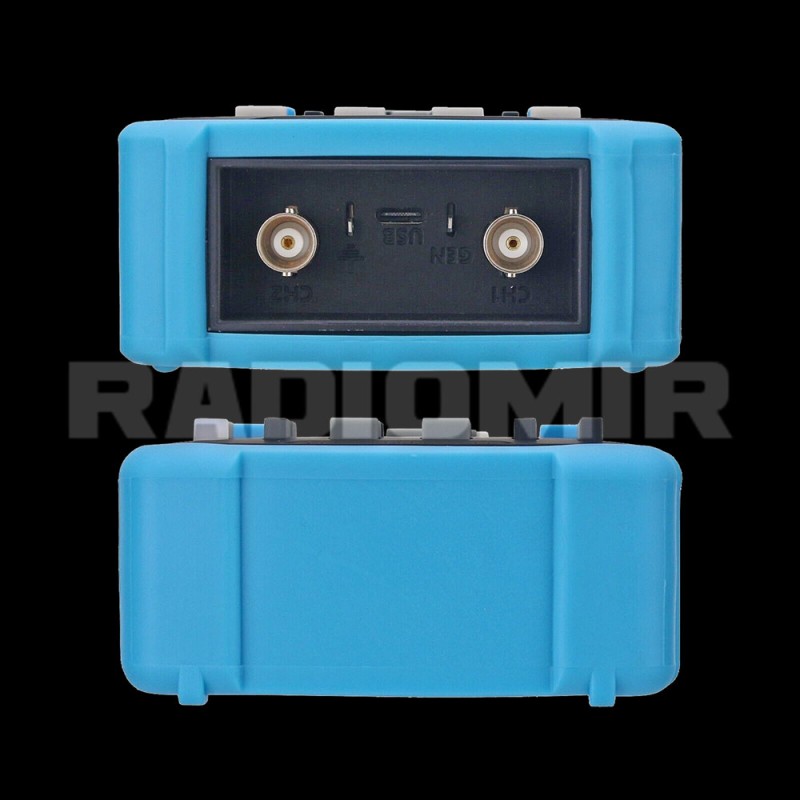

DPOX180H - недорогий портативний цифровий пристрій від компанії Fnirsi, у компактному корпусі якого знаходиться двоканальний люмінофорний осцилограф і генератор сигналів.
Осцилограф має частоту дискретизації в реальному часі 500 MSPS та аналогову смугу пропускання 180 МГц. Використовується висококонтрастний 2,8" IPS дисплей і цифрова флуоресцентна технологія. Система розгортки включає тимчасову розгортку ZOOM для полегшення аналізу сигналів цифрових протоколів. Надвисоке співвідношення сигнал/шум, повністю герметичне екранування, стабільна схема зворотного зв'язку, чиста та чітка форма сигналу. Оригінальне регульоване автоматичне обмеження смуги пропускання та адаптивне регульоване тригера підходять для аналізу та вимірювання сигналів із відносно великим шумом. Обмеження апаратної лінії пропускання 20 МБ дозволяє фільтрувати шум вище 20 МГц. Спусковий механізм використовує цифрову технологію тригера з високою точністю. Має три режими тригера: автоматичний/одинаковий/нормальний.
Генератор сигналів DDS має 14 видів функціональних сигналів і форму сигналу переривання, що вільно настроюється. Частота синусоїдальної хвилі може досягати 20МГц, інших сигналів — 10МГц. Оригінальна функція переривання вихідного сигналу може зберігати до 500 сигналів, що настроюються..
Прилад підтримує експорт даних через USB, можна підключити його до комп'ютера для копіювання файлів зображень або для оновлення системи. Швидка зарядка 5V 2А дозволяє зарядити пристрій до 80% всього за 1 годину.
| Кількість каналів |
2 |
| Смуга пропуску |
180 МГц |
| Максимальна частота дискретизації |
500 МВиб/с |
| Глибина запису |
120 Кб |
| Діапазон вимірювань |
40 мВ - 80 В (1x) |
| Вхідні параметри |
| Розв'язка входу |
DC, AC |
| Вхідний імпеданс |
1 МОм, 18 пФ |
| Горизонтальна система |
| Коефіцієнт розгортки |
5 нс - 50 с |
| Режим ZOOM |
додаткове масштабування тимчасової бази
збільшення до 1000x у запущеному та призупиненому стані |
| Вертикальна система |
| Вертикальна розгортка |
5 мВ – 10 В |
| Час наростання |
< 2,5 нс |
| Точність напруги |
± 2% |
| Точність частоти |
± 0,01% |
| Система синхронізації |
| Режими синхронізації |
автоматичний, нормальний, одноразовий |
| Режим тригера |
по фронту (спадаючий / спадаючий) |
| Генератор сигналів DDS |
| Види сигналів |
14 стандартних сигналів
1 вільно настроюється |
| Частота |
синусоїдальна хвиля – до 20 МГц
інші сигнали – до 10 МГц |
| Обмеження смуги пропускання |
фільтрація шуму вище 20 МГц |
| Збереження сигналів |
до 250 груп |
| Амплітуда |
до 1 В/с |
| Система виміру |
| Автоматичні виміри |
VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty+, Duty-, Time+, Time-, Period |
| Курсорні виміри |
YT, XY |
| Додаткові функції: |
| Захоплення сигналу |
до 90 знімків |
| Функція автоматичного вимкнення |
настроювана, від 5 хв до 2 год |
| Захист від перенапруги |
є, до 400 В |
| Безперервний режим (ROLL) |
відображення сигналу, що безперервно оновлюється, в режимі реального часу |
| Управління формою хвилі (Waveform Manager) |
створення, збереження, завантаження та керування набором форм хвиль для подальшого використання |
| Відображення сигналів |
відтінки сірого та кольорові градації |
| Вимірювання курсорами |
вимірювання частоти, періоду та амплітуди сигналу курсорами на екрані |
| Виведення сигналів (Waveform output) |
можливість виведення сигналу чи форм хвиль на зовнішній інтерфейс |
| Загальні характеристики |
| Дисплей |
кольоровий TFT-дисплей, 2,8 дюйми, 320 x 240 пікселів |
| Мова меню |
російська, англійська, китайська, португальська |
| Живлення |
вбудована літієва батарея 3000 мАг, до 4 годин безперервної роботи
підтримка швидкої зарядки 5В/2A |
| Інтерфейс |
USB |
| Габарити осцилографа |
138 х 90 х 45 мм |
| Габарити упаковки |
247 х 147 х 83 мм |
| Вага нетто |
686 г |
У комплекті: прилад DPOX180H, шнур USB, адаптер живлення, щуп.
