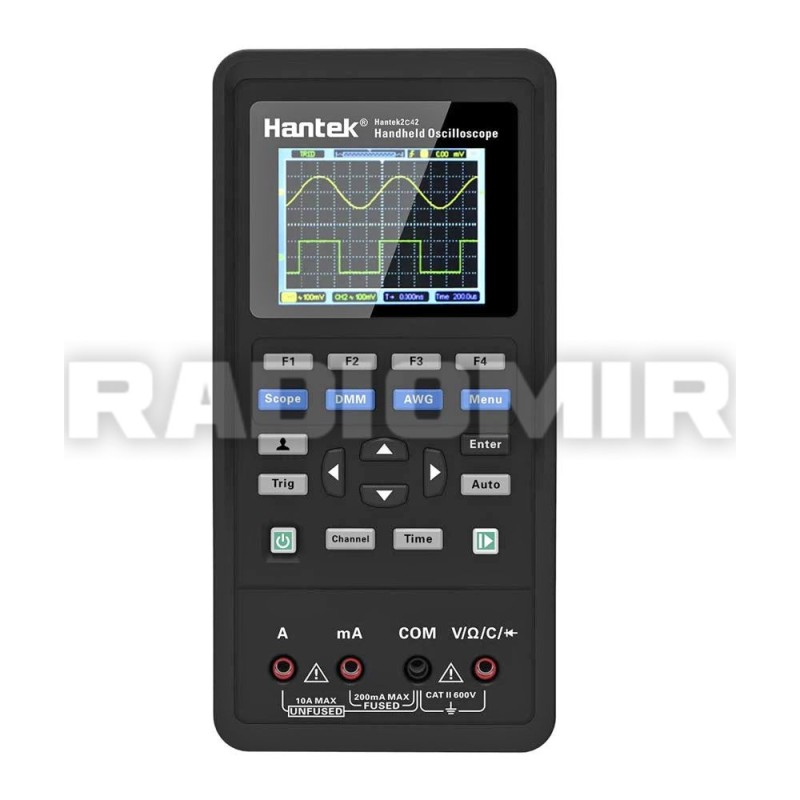

| Характеристики осцилографа |
| Аналогова смуга пропускання |
70 МГц |
| Максимальна частота дискретизації |
250 МВиб/с при 1 каналі, 125 МВиб/с при 2-х каналах |
| Кількість каналів |
2+ DMM вхід мультиметра + AWG вхід генератора сигналів |
| Вхідний сигнал |
| Розв'язка входу |
по постійному струму (DC), змінному струму (AC), замикання на землю (GND) |
| Вхідний імпеданс |
1 МОм ± 2% паралельно з 25 ± 3 пФ |
| Коефіцієнт ослаблення пробників |
1x; 10x |
| Максимальна вхідна напруга |
150 В |
| Вертикальна система |
| Вертикальний дозвіл |
8 біт |
| Вертикальне відхилення |
10 мВ/поділ ~ 10 В/поділ |
| Обмеження смуги пропускання сигналу (типове), що відключається. |
20 МГц |
| Низькочастотна межа при розв'язці змінного струму (за рівнем -3 дБ) |
≤ 10 Гц на вході BNC |
| Час наростання фронту імпульсу (типовий) |
≤ 5 нс |
| Похибка коефіцієнта посилення DC |
± 3% при вертикальній розгортці від 10 В/поділ до 10 мВ/поділ (в режимі простої вибірки або вибірки з усередненням)
примітка: ширина смуги пропускання зменшується до 6 МГц при використанні зонда 1X |
| Горизонтальна система |
| Інтерполяція осцилограми |
Sin(x)/x |
| Довжина запису |
6 Кб одному каналі, 3 Кб у двоканальному режимі |
| Коефіцієнт розгортки |
5 нс/поділ ~ 500 с/поділ, 1, 2, 5 крок |
| Система синхронізації |
| Режим запуску |
автоматичний, нормальний, чекаючий (одноразовий) |
| Діапазон рівня запуску |
± 4 поділки від центру екрану |
| Чутливість тригера |
0,2 справ * В/справ у межах ± 4 поділки від центру екрану |
| Тип фронту |
запуск по наростаючому фронту, по спадаючому фронту, по наростаючому і спадаючому фронту |
| Джерело |
CH1/CH2 |
| Система виміру |
| Курсорні виміри |
| Ручні |
різницю напруг, різницю часу |
| Автоматичні виміри |
| Операції |
частота, амплітуда |
| Режим генератора сигналів довільної форми |
| Смуга пропуску |
синусоїдальний сигнал: 1 Гц – 25 МГц
прямокутний сигнал: 1 Гц – 10 МГц
пилкоподібний сигнал: 1 Гц – 1 МГц
сигнал довільної форми EXP: 1 Гц – 5 МГц |
| Частота дискретизації |
250 МВиб/с |
| Діапазон вихідної амплітуди |
2,5 В (50 Ом) – 5 В (високий імпеданс) |
| Роздільна здатність за частотою |
0,1% |
| Канал |
1 |
| Вертикальний дозвіл |
12 біт |
| Вихідний імпеданс |
50 Ом |
| Режим мультиметра |
| Максимальний дозвіл |
4000 відліків |
| Максимальна напруга на вході |
AC: 600, DC: 600 В |
| Режими вимірювання |
напруга, струм, опір, ємність, тестування діодів, перевірка ланцюга |
| Максимальний струм на вході |
AC: 10 A, DC: 10 A |
| Вхідний імпеданс |
10 МОм |
| Напруга постійного струму |
400,00 мВ ± (0,8% + 5), роздільна здатність 100 мкВ
4,000 В± (0,8% + 5), роздільна здатність 1 мВ
40,00 В ± (0,8% + 5), роздільна здатність 10 мВ
400 ,0 В ± (0,8% + 5), роздільна здатність 100 мВ
600,0 В ± (1% + 2), роздільна здатність 1 В
захист від навантаження: 400 мВ: 250 В, інше: 600 В
|
| Напруга змінного струму |
4,000 В ± (1,2% + 5), роздільна здатність 1 мВ
40,00 В ± (1,2% + 5), роздільна здатність 10 мВ
400,0 В ± (1,2% + 5), роздільна здатність 100 мВ
600 ,0 В ± (1,5% + 5), роздільна здатність 1 В
частота: 40 Гц ~ 400 Гц
частота 400 В та 600 В: 40 Гц ~ 100 Гц |
| Постійний струм |
40.00 мА ± (1% + 2), роздільна здатність 10 мкА
200.0 мА ± (1,5% + 2), роздільна здатність 100 мкА
4.000 мА ± (1,8% + 2), роздільна здатність 1 мА
10.00 мА ± (3% 2), роздільна здатність 10 мА
захист від перевантаження: запобіжник: діапазон 200 мА / 250 В, 4 А та 10 А без запобіжника |
| Змінний струм |
40.00 мА ± (1,3% + 2), роздільна здатність 10 мкА
200.0 мА ± (1,8% + 2), роздільна здатність 100 мкА
4.000 мА ± (2% + 3), роздільна здатність 1 мА
10.00 мА ± (3% 5), роздільна здатність 10 мА
частота: 40 Гц ~ 400 Гц;
запобіжник: діапазон 200 мА / 250 В, 4 А та 10 А без запобіжника |
| Опір |
400.0 Ом ± (1% + 3), роздільна здатність 0.1 Ом
4.000 КОМ ± (1,2% + 5), роздільна здатність 1 Ом
60.00 КОМ ± (1,2% + 5), роздільна здатність 10 Ом
400.0 КОМ ± (1, % + 5), роздільна здатність 100 Ом
4.000 МОм ± (1,2% + 5), роздільна здатність 1 кОм
40.00 МОм ± (1,5% ± 3), роздільна здатність 10 кОм
захист від навантаження: 220 Vrms |
| Місткість |
40.00 нФ ± (3% + 5), роздільна здатність 10 пФ
400.0 нФ ± (3% + 5), роздільна здатність 100 пФ
4.000 мкФ ± (3% + 5), роздільна здатність 1 пФ
40.00 мкФ ± (3% + 5) 10 пФ
100.0 мкФ ± (3% + 5), роздільна здатність 100 пФ
захист від навантаження: 220 Vrms |
| Тест діодів |
0 В - 1.0 В |
| загальні характеристики |
| Дисплей |
TFT 2.8 дюймів 320 x 240, з регулюванням контрасту |
| Живлення від вбудованої батареї |
2 Li-ion акумулятора 2600 мА |
| Живлення |
AC 100 В ~ 240 В, 50 Гц ~ 60 Гц; DC вхід: 5 В, 2 A |
| Споживана потужність |
< 2.5 Вт |
| Робоча температура |
0°C - +50°C |
| Температура зберігання |
-40°C - +71°C |
| Вологість |
≤ +40°C: ≤ 90% відносної вологості
+41°С ~ 50°С: ≤ 60% відносної вологості |
| Габарити |
199 х 98 х 40 мм |
| Вага | 624 г |
