DDS генератор сигналів East Tester ET3360C 2CH 60MHz
Виробник: East Tester
Код товару: 01092
Все про товар
Опис
Відгуки
0
Питання0
Оплата
WayForPay
ApplePay
Оплата при доставці
Оплата та доставка
Оплата та доставка

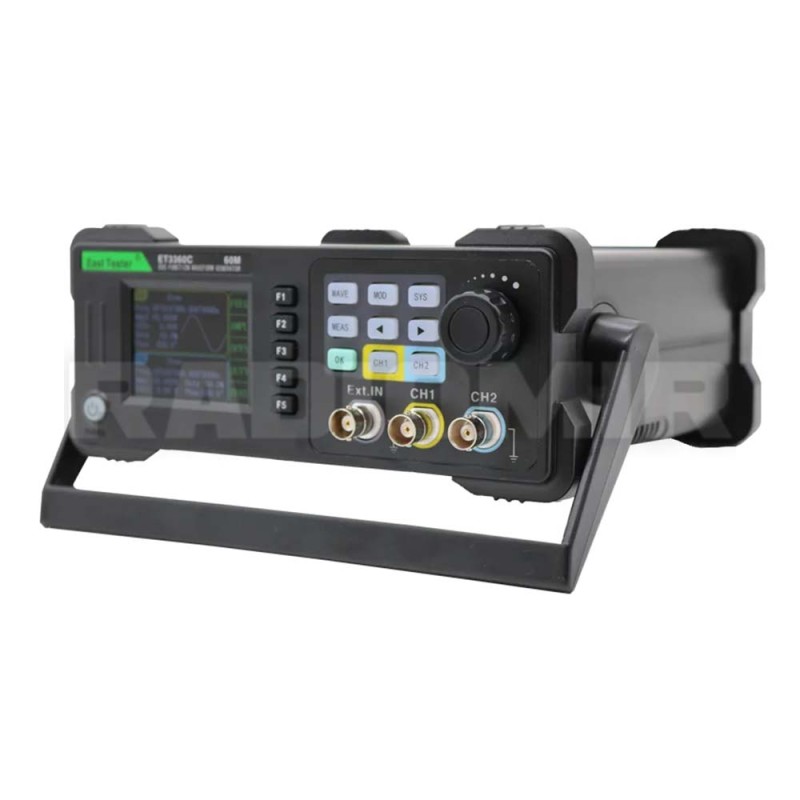

DDS генератор сигналів East Tester ET3360C 2CH 60MHz
8 600 грн.
Опис
Генератор сигналів DDS East Tester ET3360C є високоточним приладом, призначеним для формування різних типів сигналів у лабораторних та виробничих умовах. Ця модель оснащена двома незалежними каналами, що дозволяє користувачеві генерувати два різні сигнали одночасно, забезпечуючи велику гнучкість у проведенні експериментів та тестів.
З частотним діапазоном до 60 МГц ET3360C надає широкий спектр можливостей для налаштування сигналів, включаючи синусоїдальні, прямокутні, трикутні та інші форми. Використання технології Direct Digital Synthesis (DDS) дозволяє забезпечити високу точність та стабільність вихідного сигналу, що вкрай важливо для точних вимірювань та тестування.
Прилад оснащений інтуїтивно зрозумілим інтерфейсом, оснащеним кольоровим дисплеєм, що полегшує керування функціями генератора. Користувач може легко встановити параметри сигналів, такі як амплітуда, частота, фаза і форма хвилі. Наявність роз'ємів для зовнішнього керування та з'єднання з ПК дозволяє інтегрувати генератор в автоматизовані випробувальні системи.
ET3360C також підтримує можливості модуляції та сканування, що робить його корисним інструментом для широкого кола застосувань: від навчальних лабораторій до професійних інженерних завдань.
На додаток до всього, East Tester ET3360C відрізняється компактним і міцним корпусом, що забезпечує надійність та зручність в експлуатації.
| Кількість каналів | 2 |
| Частота дискретизації | 200 МВиб/с |
| Діапазон частот | 1 мкГц – 60 МГц |
| Вертикальний дозвіл | 13 біт |
| Форми сигналів | синусоїдальні, прямокутні, пилкоподібні, імпульсні, шумові, DC, довільні |
| Довжина хвилі | 8192 |
| Частотні характеристики | |
| Синусоїдальний сигнал | 1 мкГц – 60 МГц |
| Прямокутний сигнал | 1 мкГц – 15 МГц |
| Пилоподібний сигнал | 1 мкГц – 15 МГц |
| Імпульсний сигнал | 100 мкГц – 6 МГц |
| Довільний сигнал | 1 мкГц – 6 МГц |
| Дозвіл | 1 мкГц |
| Точність | ± 20 ppm |
| Характеристики синусоїдального сигналу | |
| Гармонічне спотворення | <1 МГц: ≥45 дБ 1 МГц - 20 МГц: ≥40 дБ |
| Повне гармонійне спотворення | < 0,8% (20 Гц – 20 кГц) |
| Характеристики прямокутного сигналу | |
| Час наростання/спаду | < 20 нс |
| Викид | <5% |
| Добре | ≤ 100 кГц: 1% - 99% ≤ 5 МГц: 20% - 80% ≤ 10 МГц: 40% - 60% (дозвіл 0,1%) |
| Характеристики пилкоподібного сигналу | |
| Лінійність | ≥ 98% |
| Симетричність | 0 - 100% |
| Характеристики імпульсного сигналу | |
| Період фронту | 20 нс - 1 нс |
| Викид | <5% |
| Вихідний сигнал | |
| Амплітуда | ≤ 10 МГц: 2 мВ - 20 В 10 - 30 МГц: 2 мВ - 10 В 30 МГц: 2 мВ - 5 В |
| Дозвіл | 1 мВ (3 біти) |
| Імпеданс | 50 Ом |
| Захист від | короткого замикання, автоматичне вимкнення при перевантаженні |
| Характеристики розгортки | |
| Форма несучої хвилі | синусоїдальна, прямокутна, пилкоподібна, імпульсна, довільна (крім DC) |
| Тип | лінійний чи логарифмічний |
| Час розгортки | 1 мс – 500 с |
| Джерело тригера | зовнішній, внутрішній, ручний |
| Характеристики BURST | |
| Форма несучої хвилі | синусоїдальна, прямокутна, пилкоподібна, імпульсна, шумова, довільна (крім DC) |
| Початкова/кінцева фаза | від 0°C до +360°C |
| Час циклу | 1 мкс - 500 з ± 1% |
| Джерело запуску | внутрішній, зовнішній, ручний |
| Характеристики модуляції | |
| Типи модуляції | AM, FM, PM, ASK, FSK, PSK |
| Форма несучої хвилі | синусоїдальна, прямокутна, пилкоподібна, імпульсна, довільна (крім DC) |
| AM | |
| Джерело | внутрішній/зовнішній |
| Модулююча форма хвилі | синусоїдальна, прямокутна, пилкоподібна |
| Частота | 2 мГц – 20 кГц |
| FM | |
| Джерело | внутрішній/зовнішній |
| Модулююча форма хвилі | синусоїдальна, прямокутна, пилкоподібна |
| Частота | 2 мГц – 20 кГц |
| PM | |
| Джерело | внутрішній/зовнішній |
| Модулююча форма хвилі | синусоїдальна, прямокутна, пилкоподібна |
| Відхилення фази | 0° - 360° |
| ASK, FSK, PSK | |
| Джерело | внутрішній/зовнішній |
| Модулююча форма хвилі | прямокутна хвиля з коефіцієнтом заповнення 50% (2 мГц – 1 МГц) |
| Тригерний вхід | |
| Діапазон напруги | 2 - 20 В |
| Ширина імпульсу | > 100 нс |
| Час відгуку | розгортка за частотою: < 10 мкс; імпульсна послідовність: < 500 нс |
| Частотомір | |
| Вхідний рівень | TTL (100 мВ – 5 В) |
| Діапазон вхідної частоти | 1 Гц – 100 МГц |
| Загальні характеристики | |
| Дисплей | 2,4 дюйми TFT LCD, 480 х 320 |
| Інтерфейс | USB, RS232 |
| Живлення | 220 ± 10%, 45 - 65 Гц |
| Габарити | 265 x 105 x 305 мм |
| Вага | 2,6 кг |
У комплекті: прилад ET3360C, кабель BNC, інструкція на англ. мовою.
